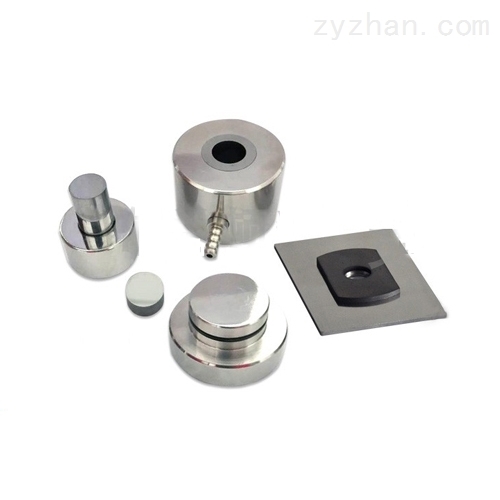

红外压片机模具是红外光谱分析中用于制备样品压片的关键工具，主要用于将样品与溴化钾混合后压制成透明薄片以供红外光谱检测。这种模具通常由不锈钢材料制成，具有高精度和高光洁度的特点，确保压制的样品片厚度均匀且透光性良好。其核心结构包括上冲头、下冲头、模具套筒和底座等部分，这些组件需要精密配合以实现高质量的压片效果。模具的设计原理基于液压或机械压力传递系统，通过施加均匀的压力使样品与溴化钾粉末在模具内形成致密透明的圆片。
其工作原理涉及多个关键步骤。首先需要将预先研磨均匀的样品与溴化钾混合物放入模具套筒内，样品量通常在一到二毫克之间，溴化钾用量约为一百到二百毫克。然后将上下冲头插入套筒两端，确保冲头与套筒内壁紧密配合无间隙。接下来将组装好的模具放入压片机中，施加适当的压力，压力值通常在八到十吨之间，保持压力三十到六十秒。在此过程中，压力通过冲头均匀传递到样品混合物上，使其在高压下发生塑性变形和颗粒重排，形成致密透明的圆片。较后缓慢释放压力，取出模具并小心分离冲头，获得完整的样品压片。
其正确使用方法对获得高质量红外光谱至关重要。使用前需要对模具进行清洁，用无水乙醇或丙酮擦拭所有部件，确保无任何污染物残留。样品制备时需要将样品与溴化钾在玛瑙研钵中充分研磨至二微米以下粒径，研磨时间通常需要三到五分钟，直至混合物呈现均匀细腻状态。装样时应将研磨好的混合物均匀铺在模具下冲头表面，避免堆积不均导致压片厚度不一致。压力施加过程需要平稳均匀，避免冲击载荷造成模具损坏或样品片破裂。压片完成后需要缓慢卸压，快速卸压可能导致样品片产生应力裂纹。取出样品片时应使用专用工具轻轻顶出，避免直接用手接触压片表面以免留下指纹影响透光性。
其维护保养直接影响其使用寿命和压片质量。日常使用后应立即清洁模具所有部件，用软布蘸取有机溶剂擦拭去除残留样品，特别注意清洁冲头端面和套筒内壁。长期不使用时应在模具表面涂覆薄层防锈油，用专用保护套包裹后存放于干燥环境中。定期检查模具的配合精度，测量上下冲头与套筒的间隙，正常间隙应小于零点零一毫米，若间隙过大需要及时更换磨损部件。检查冲头端面的平整度和光洁度，如有划痕或凹陷应进行抛光处理或更换新冲头。模具存放时应避免叠放或碰撞，较好使用专用模具盒分隔存放各部件。
红外压片机模具常见故障包括压片易碎、透光性差、厚度不均等问题。压片易碎通常由于压力不足或保压时间不够导致，可适当增加压力或延长保压时间至九十秒。透光性差可能源于样品研磨不充分或溴化钾含水量过高，需要延长研磨时间或对溴化钾进行烘干处理。厚度不均往往是因为装样不均匀或模具配合间隙过大，应改进装样方法或检查更换磨损模具。模具卡死是另一常见问题，多因样品量过多或压力过大造成，处理时不可强行拆卸，应使用专用退模工具缓慢顶出冲头。模具表面出现锈蚀会影响压片质量，轻微锈蚀可用细砂纸轻轻打磨后抛光，严重锈蚀则需要更换新模具。
红外压片机模具的技术参数包括模具直径通常为十三毫米，这是国际标准尺寸，也有七毫米和十毫米等规格用于微量样品。模具材料多采用高强度不锈钢，硬度达到HRC五十八到六十二，确保长期使用不变形。冲头端面光洁度要求Ra小于零点二微米，保证压片表面光滑。模具配合精度要求高，径向间隙小于五微米，轴向间隙小于十微米。压力承受能力通常在十五吨以上，满足各种样品压制需求。这些技术参数确保了红外压片机模具能够制备出符合红外光谱分析要求的高质量样品压片，为材料分析和科学研究提供可靠支持。
